一、实验目的:
- 了解链路状态路由协议与距离矢量路由协议的异同
- 掌握OSPF的基本特点
- 掌握单域OSPF协议的规划、配置、测试与故障排除
-
二、基本技能实验内容、要求和环境:

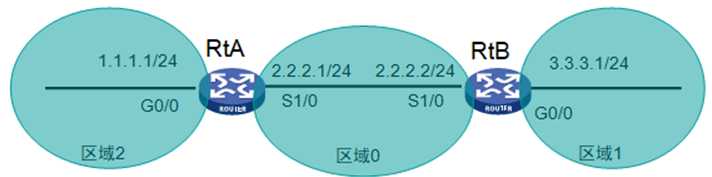

如下图所示的网络拓扑,要求采用多域OSPF使得该网络中的所有网段之间能够相互通信。
三、基本技能实验配置与结果分析
Router 0:
Router(config)#int f0/0
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shut
Router(config)#int serial 2/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shut
Router(config)#router ospf 100
Router(config-router)#net 192.168.1.0 0.0.0.255 area 2
Router(config-router)#net 192.168.3.0 0.0.0.255 area 0
Router(config-router)#exit
Router 1:
Router(config)#int f0/0
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shut
Router(config)#int serial 2/0
Router(config-if)#ip address 192.168.3.2 255.255.255.0
Router(config-if)#no shut
Router(config)#router ospf 100
Router(config-router)#net 192.168.3.0 0.0.0.255 area 0
Router(config-router)#net 192.168.2.0 0.0.0.255 area 1
Router(config-router)#exit
实验结果:
四、进阶技能的任务与要求
A,B运行在area 0;B,C运行在area 1,B为ABR;Router C上有两个以太网接口属于 area 1,他们分别是40.1.1.0/24和40.1.2.0/24网段;
要求ABR Router C上做路由聚合,将上两个区域路由网段聚合为一个网段40.1.0.0/16
五、进阶技能实验配置与结果分析
Route0:
Router(config)#int f0/0
Router(config-if)#ip address 10.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int s2/0
Router(config-if)#ip address 20.1.1.1 255.255.255.252
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#router ospf 100
Router(config-router)#router-id 1.1.1.1
Router(config-router)#net 10.1.1.0 0.0.0.255 area 0
Router(config-router)#net 20.1.1.0 0.0.0.3 area 0
Router(config-router)#
Router1
Router(config)#int s2/0
Router(config-if)#ip address 20.1.1.2 255.255.255.252
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int s3/0
Router(config-if)#ip address 30.1.1.1 255.255.255.252
Router(config-if)#no shut
Router(config-if)#router ospf 200
Router(config-router)#router-id 1.1.1.2
Router(config-router)#net 30.1.1.0 0.0.0.3 area 1
Router(config-router)#net 20.1.1.0 0.0.0.3 area 0
Router(config-router)#exit
Route2
Router(config)#int s3/0
Router(config-if)#ip address 30.1.1.2 255.255.255.252
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f0/0
Router(config-if)#ip address 40.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f1/0
Router(config-if)#ip address 40.1.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#router ospf 300
Router(config-router)#router-id 1.1.1.3
Router(config-router)#net 30.1.1.0 0.0.0.3 area 1
Router(config-router)#net 30.1.1.0 0.0.0.3 area 1
Router(config-router)#net 40.1.1.0 0.0.0.255 area 1
Router(config-router)#net 40.1.2.0 0.0.0.255 area 1
Router(config-router)#exit
实验结果:
六、总结
通过本次实验我更加掌握了ospf的配置方法,和rip的配置方法大同小异,ospf中network中使用的是反掩码。
